라우터 - RIP (default router 세팅, 동적 라우터와 정적 라우터, RIP 세팅)

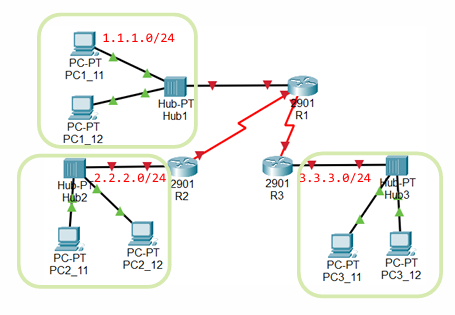

1. 네트워크 개수는?

사진에서 네트워크는 총 5개 이다. 초록색으로 묶은 네트워크들 3개, 라우터 끼리 각 2개



2. default 라우터 설정 실습

R1 라우터를 그림에서는 default 라우터(외부 네트워크와 연결) 로 설정 한다

R1(config): # no ip route 2.2.2.0 255.255.255.0 목적지 네트워크가 2.2.2.0/24인 정적 라우트를 라우팅 테이블에서 삭제함 R1은 이제 이 네트워크로 가는 직접적인 정적 경로를 더 이상 가지 않는다  R1(config): # ip route 0.0.0.0 0.0.0.0 serial 0/0/0 라우터에 "기본 경로(default route)를 설정해서 랄우팅 테이블에 없는 모든 목저지 트래픽을 serial 0/0/0 인터페이스로 보내도록 설정함 * serial 포트는 임의로 설정한 것임. 바뀔 수 있음



3. 동적 라우터와 정적 라우터 비교

정적 라우팅: 관리자가 수동으로 경로 정보를 입력하는 방식  동적 라우팅: 라우터에 설정된 프로토콜에 의해 경로가 자동으로 결정되는 방식



4. 동적 라우팅 종류

RIP, OSFP 등  RIP: 최초로 만들어진 라우팅 프로토콜 Router rip: rip 설정 모드로 들어가는 것  * 라우터를 많이 수용하지 못함  network [ip] 이 명령어만 적으면 됨 - 주변 라우터들과 정보를 주고 받게 됨 Router OSFP - OSFP설정 모드로 들어가는 것



5. RIP 설정 하기 실습

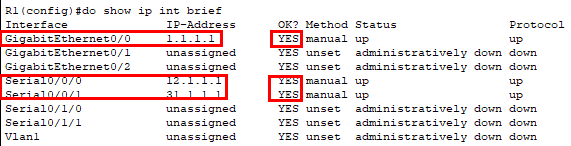

1. show ip int brief  각 라우터(R1,R2,R3)의 인터페이스가 정상적으로 살아있는지 확인 한다 그 후 R1에서 Ping 테스트를 한다(ping 12.1.12/Ping 31.1.3/ping1.1.11) - R2,R3 도 동일하게

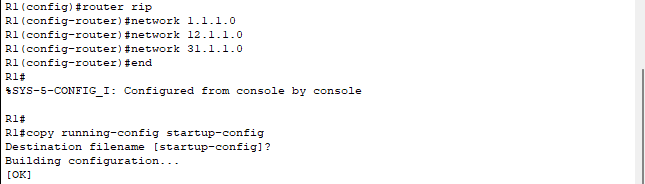

2. router rip network 1.1.1.0 network 12.1.1.0 network 31.1.1.0 end copy running-config startup-config (반드시 저장) 그 뒤 ex) R1 주변에 연결된 네트워크 정보만 등록 하면 된다. 그러면 R2와 R3가 각각 알아서 R1 정보를 공유한다

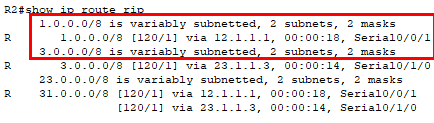

그 뒤 show running-config, show startup-config 로 확인해보고,  show ip route rip 명령어로 잘 설정됐는지 확인하면 된다  R2, R3도 동일하게 진행 한다



passive - interface g0/0 해당 인터페이스에서는 라우팅 정보를 전달하지 마세요 라는 뜻

RIP v2 - 버전 2라고 보면 됨

no-auto-summary = 오토 써멀라이재이션 하지 않겠다 라는 명령어

R1에서만 진행 하면 됨  enable conf t int loopback0 가상 인터페이스(가상의 방) 를 활성화 시켜서 장비가 외부랑 통신하는게 아니라 내부에서 통신하는데 외부로 나가는 인터페이스라고 인식하게 됨  ip add 10.10.10.1 255.255.255.0 가상 인터페이스에 10.10.10.1 이라는 ip 주소를 할당 한다 * loopback0 10.10.10.1은 R1이라는 장비 그 자체를 상징하는 가상 주소 * R1의 Default Gateway: 인터넷 서비스 업체(ISP) 장비의 IP / PC1의 Default Gateway: G0/0(혹은 1.1.1.1) ip route 0.0.0.0 0.0.0.0 loopback0 router rip * 다시 router rip 없애려면 no router rip 으로 작성하면 됨  default-information originate R1이 아닌 다른 라우터들도 외부로 나가려면 ex.R3은 int S/0/0, ip ap address 31.1.1.3 255.255.255.0 이런식으로 정해서 통로를 만들어주지만 R2,R3가 아닌 다른 라우터가 더 많으면 다 적기 힘드니 R1 라우터에 default gateway를 설정하고, # default-information originate 명령어만 작성하면 된다  show ip route static 정보라서 R* 이렇게 나오게 된다  - 디폴트 정보가 떳구나 라고 생각하면 된다 ping test R2, R3 라우터에 들어가서 default route 정보가 갱신되었는지, ping test 도 진행한다
